Missionné par les Voies Navigables de France (MOA) et ISL Ingénierie (MOE), Groupe Géotec a mené une importante campagne d’investigations géotechniques sur le barrage hydraulique de la Liez (52).
Dans le cadre du confortement du parement amont du barrage-réservoir en remblai, l’agence Géotec Dijon a été chargée de réaliser une campagne d'investigations à différents endroits du site pour :
- Augmenter le niveau de connaissance des matériaux constitutifs du remblai du barrage par la réalisation de sondages carottés en crête et en risberme amont, d’essais au pénétromètre dynamique et d’analyses en laboratoire.
- Augmenter le niveau de connaissance des vases présentes en pied amont du barrage par la réalisation de sondages dans la retenue avec prises d’échantillons pour analyses mécaniques et chimiques.
Les équipes ont réalisé de nombreuses investigations de part et d’autre de l'ouvrage.
Dans le talus amont du barrage :
- 3 sondages carottés profonds à 22m/TA depuis la crête et réalisation de 15 essais de perméabilité à l’eau en tube ouvert.

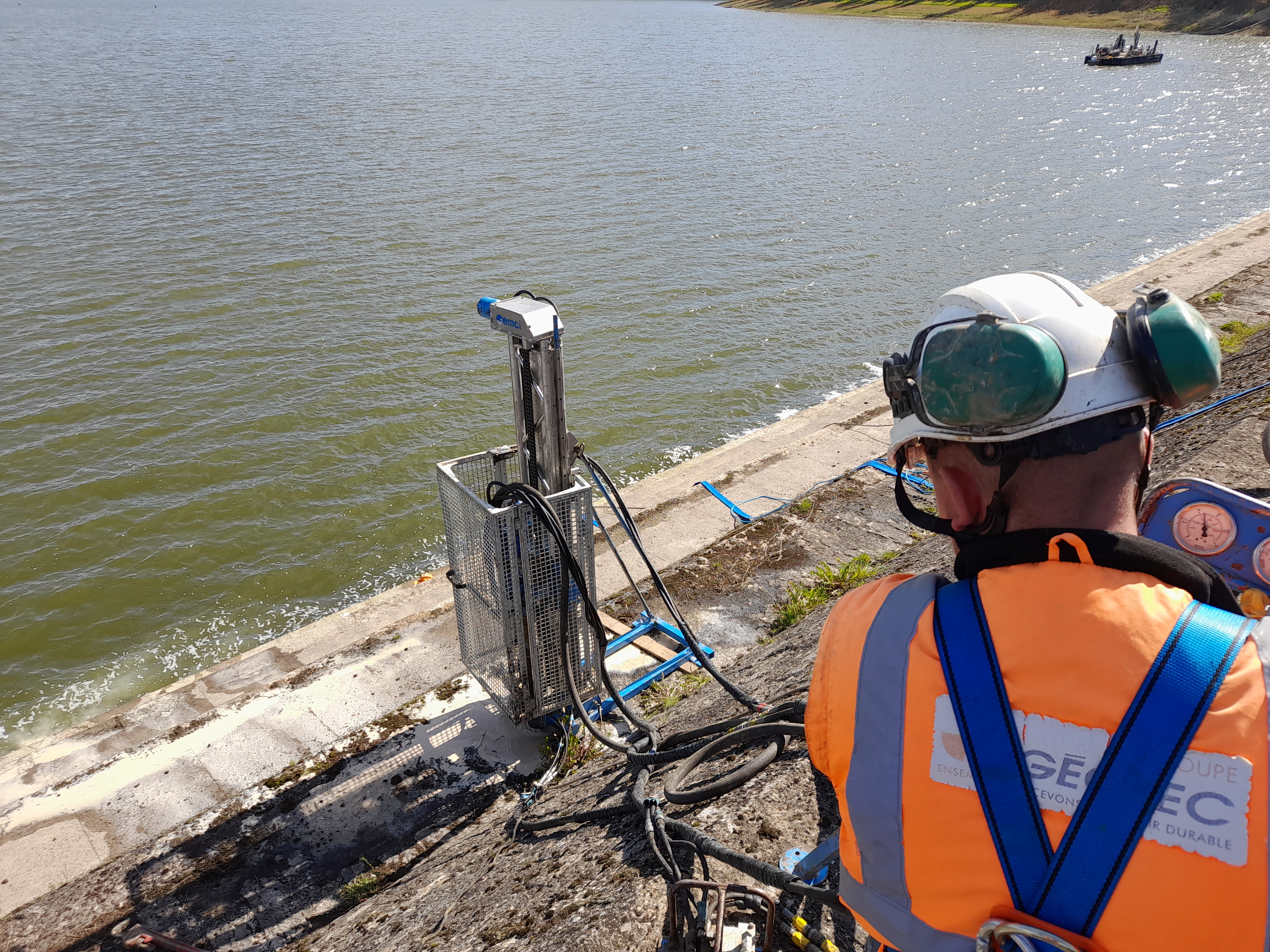

- 5 sondages carottés courts à 1,5 m/TA prolongés par des sondages pénétrométriques jusqu’à 4m/TA depuis la berme amont.
Dans la retenue d’eau :
- 7 sondages carottés courts à 2m/TA.
- 7 sondages pénétrométriques courts à profondeur variable comprise entre 2,00 m/TA et 6,50 m/TA.
- 5 prélèvements de sédiments à la benne Van Veen sous 6m d'eau pour analyses chimiques.

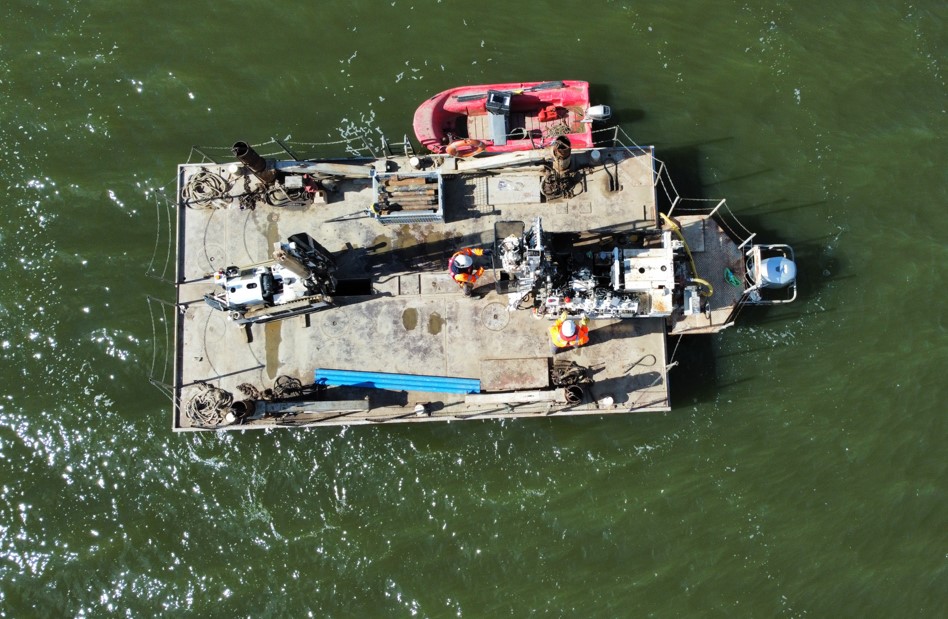

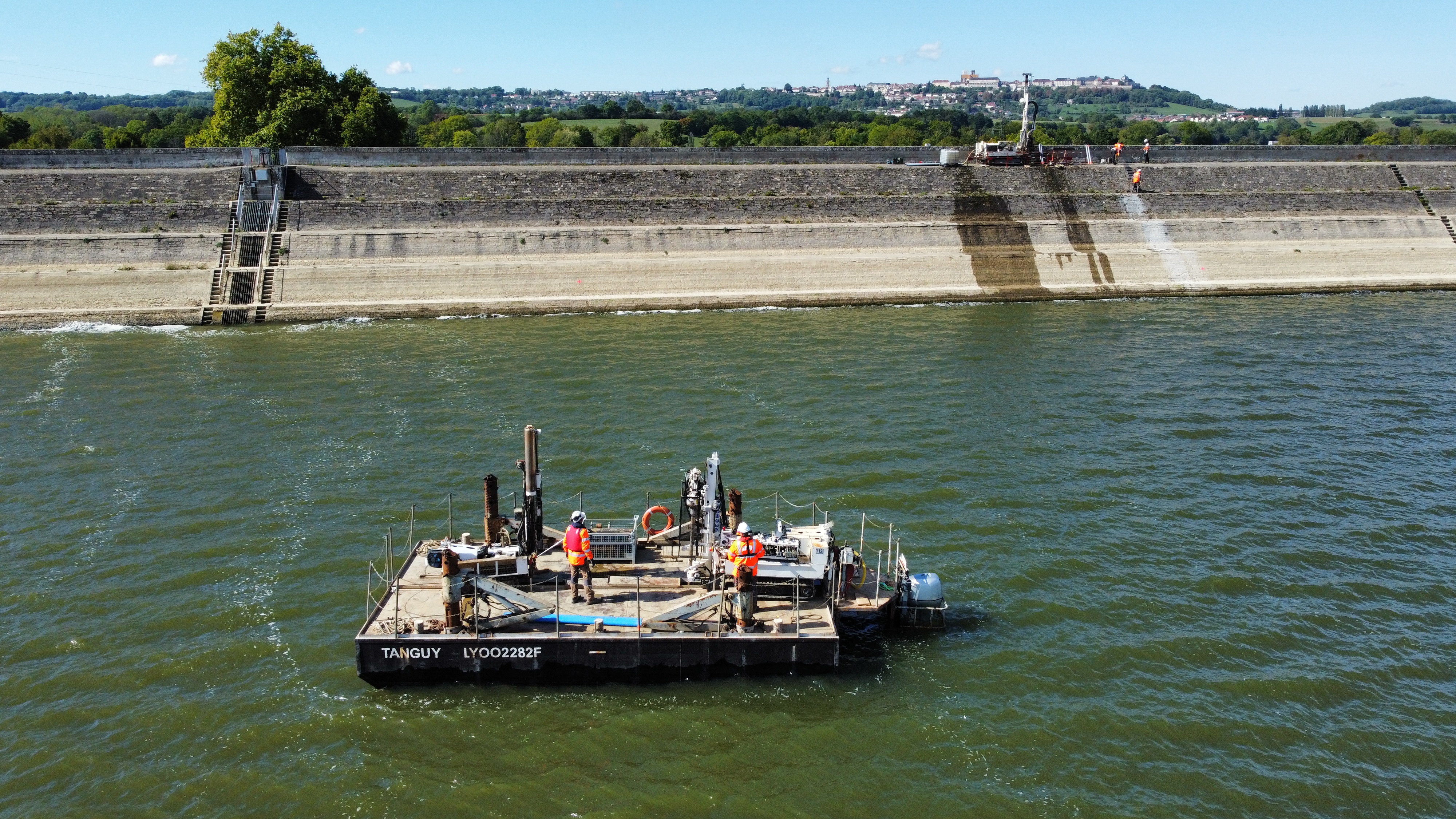

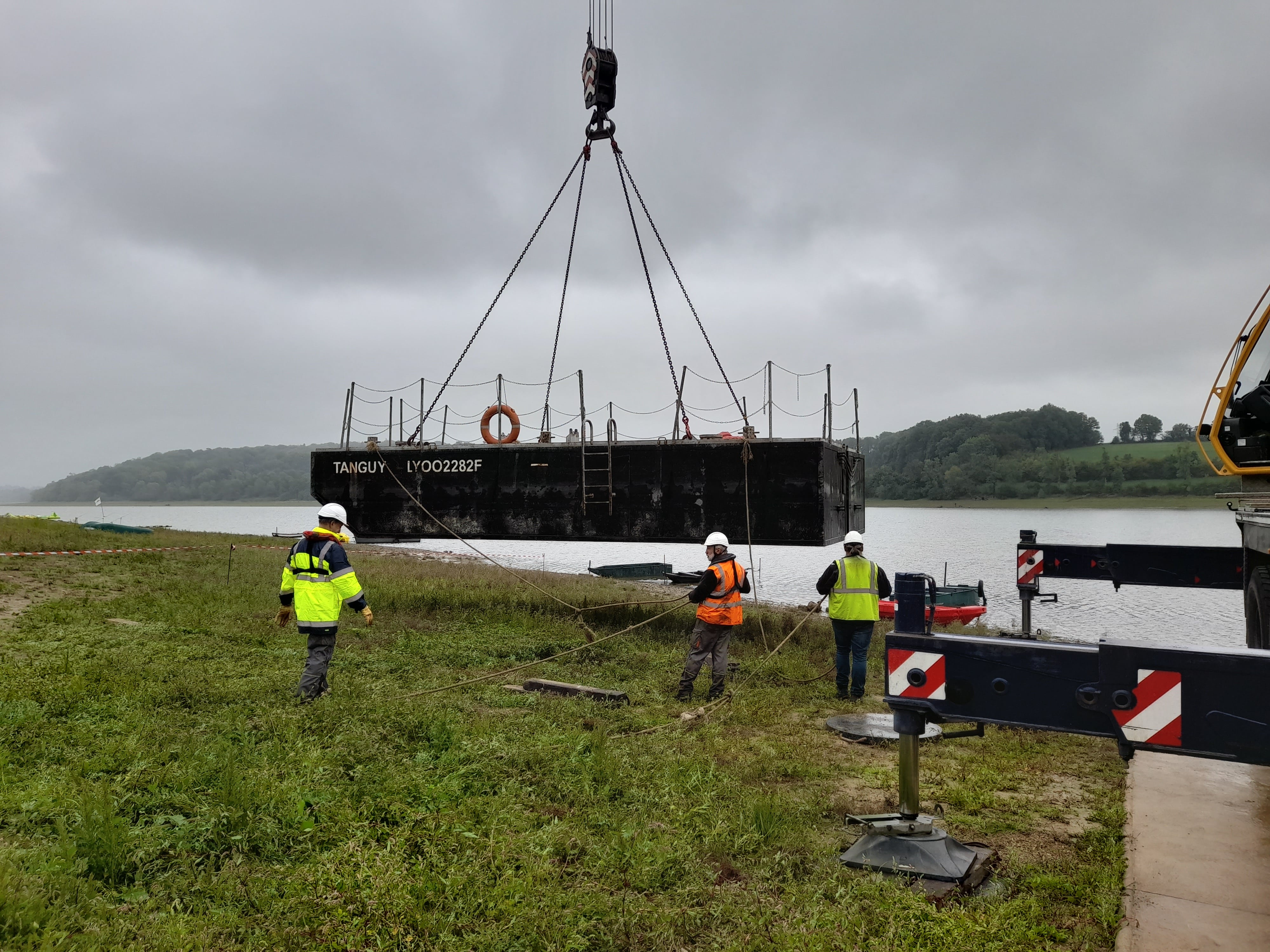

Toujours au niveau de la retenue d’eau, des moyens lourds ont été mobilisés avec le recours à une barge pour réaliser différentes investigations :
- Prélèvements au carottier poinçonneur 114mm sous 6m d’eau.
- Sondages pénétrométriques sous 6m d’eau avec enfoncement des tiges sous leur poids-propre entre 2 et 3m dans les sédiments.
- Rapatriement journalier des prélèvements de vases sous glacière pour analyse chimique.

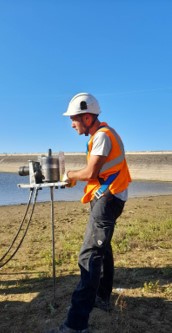

Depuis la berge rive droite :
- 3 sondages carottés courts à 1m/TA.
- 3 sondages pénétrométriques courts à 1,00 m/TA.
Au niveau du laboratoire, une importante campagne comprenant des identifications de sols, des essais de mécaniques des sols, des essais de perméabilité sur les sols complétés par des essais d’analyses chimiques sur les sédiments a été menée.

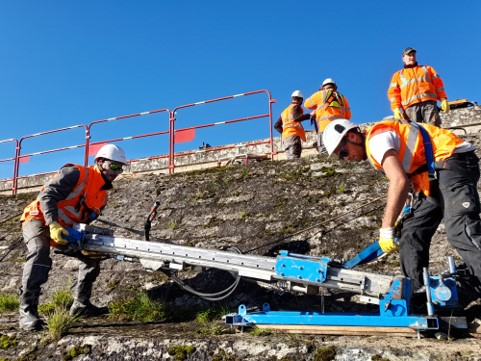

Différentes contraintes ont pu être rencontrées durant ce chantier, notamment sur l'accès des zones de sondage qui ont exigé une sécurisation particulière (en crête pour les sondages profonds et plus particulièrement pour les sondages courts depuis la berme amont de 1m de large) de même que le recours à du matériel spécifique (sondeuse démontable EMCI pour les carottages, pénétromètre DPM30 désolidarisé de son chenillard).
En bref, un chantier complet (GI, PI, géotechnique, environnement) et une belle coordination des services Ingénierie, QSSE et Production !
