Cusset (69) / Diagnostic d'une écluse

Télécharger en PDF

Diagnostic de l'écluse

Dans le cadre de travaux de diagnostic préalable à d’éventuels confortements, EDF CIH a confié à Géotec une mission d’investigations géotechniques sur l’écluse de Cusset située au niveau de Villeurbanne, le long du canal de Jonage, avant le secteur du Grand Large.

OUVRAGES GÉOTECHNIQUES CONCERNÉS

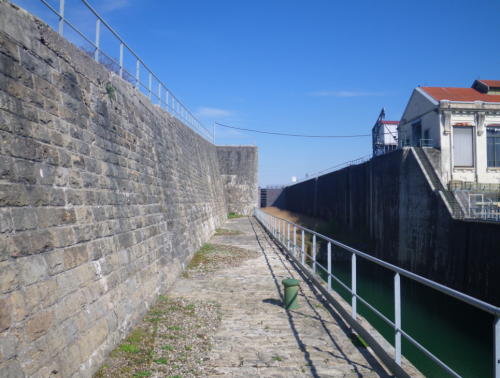

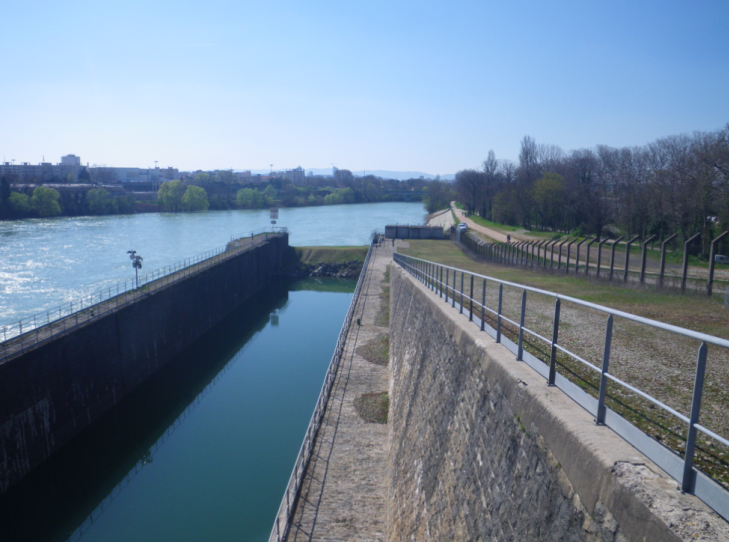

Ecluse en rive droite du Rhône canalisé, constitué de deux sous-écluses,
Première partie à l’amont de l’usine hydroélectrique, écluse haute de plus de 14 m par rapport au plan d’eau amont,
Seconde partie à l’aval de l’usine hydroélectrique, écluse haute de plus de 7 m par rapport au plan d’eau aval.

CONTENU DES INVESTIGATIONS GÉOTECHNIQUES

Sondages carottés sur la hauteur des maçonneries (carottier rotatif 146 mm sur 14 m de hauteur),
Carottage des alluvions sous jacentes par une méthode au carottier poinçonneur en battage,
Essais de perméabilité Lugeon dans les maçonneries,
Essais de perméabilité Lefranc dans les alluvions,
Imagerie de paroi sur la hauteur des maçonneries,
Pose d’une instrumentation (piézomètres acier galva 80/90 mm),
Rebouchage par canule d’injection des sondages non équipés,
Essais en laboratoire : identifications GTR des alluvions et mesure de Rc sur les maçonneries.

Localisation : CUSSET (69)
Client : EDF - CIH
Période : 2015
Montant des prestations : 100 k€
